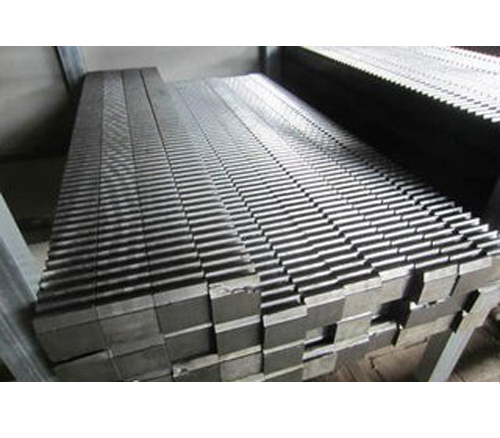

大連齒輪廠——齒條也分直齒齒條和斜齒齒條,分別與直齒圓柱齒輪和斜齒圓柱齒輪配對使用; 齒條的齒廓為直線而非漸開線(對齒面而言則為平面),相當于分度圓半徑為無窮大圓柱齒輪。
主要特點
(1) 由于齒條齒廓為直線,所以齒廓上各點具有相同的壓力角,且等于齒廓的傾斜角,此角稱為齒形角,標準值為20°。
(2) 與齒頂線平行的任一條直線上具有相同的齒距和模數。
(3) 與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線(中線),它是計算齒條尺寸的基準線。
主要參數
齒槽寬,齒頂高,齒根高,齒高,齒厚,齒根圓半徑等
參數選擇
(1)齒輪的跳動、全齒深、公法線、齒向是否合格一齒擺差、周節誤差是否超差。
(2)齒輪、齒條安裝后安裝距是否合適。
(3)齒條、齒輪嚙合間隙應是0.25*模數。
(4)齒條全齒深、跳動、公法線特別是齒向是否合格。
加工方法
齒輪齒條加工方法:(1)滾齒(2)插齒(3)剃齒(4)磨齒(5)珩齒
